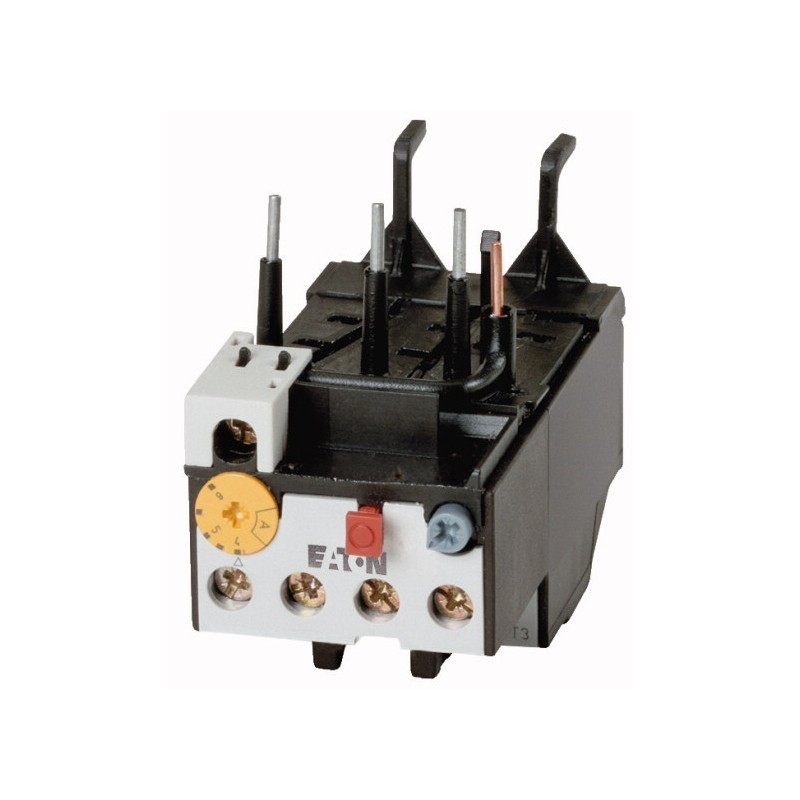

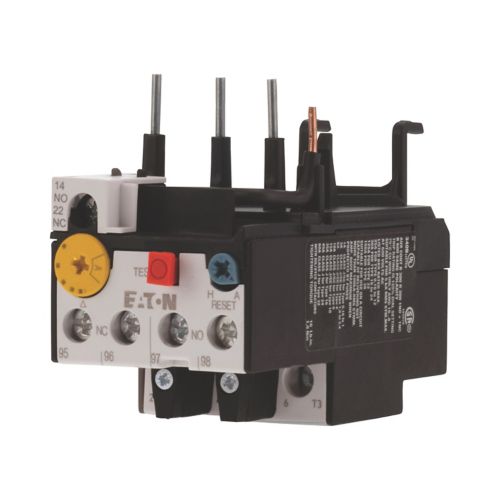

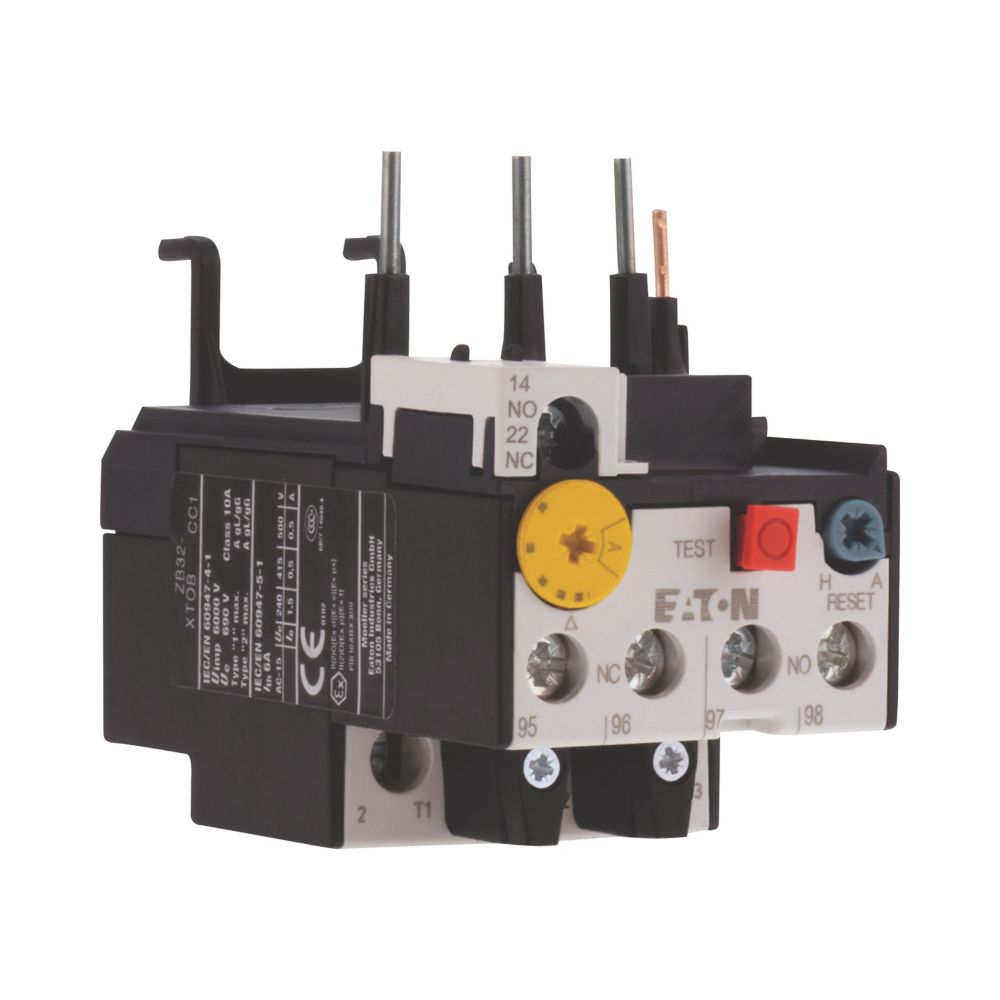

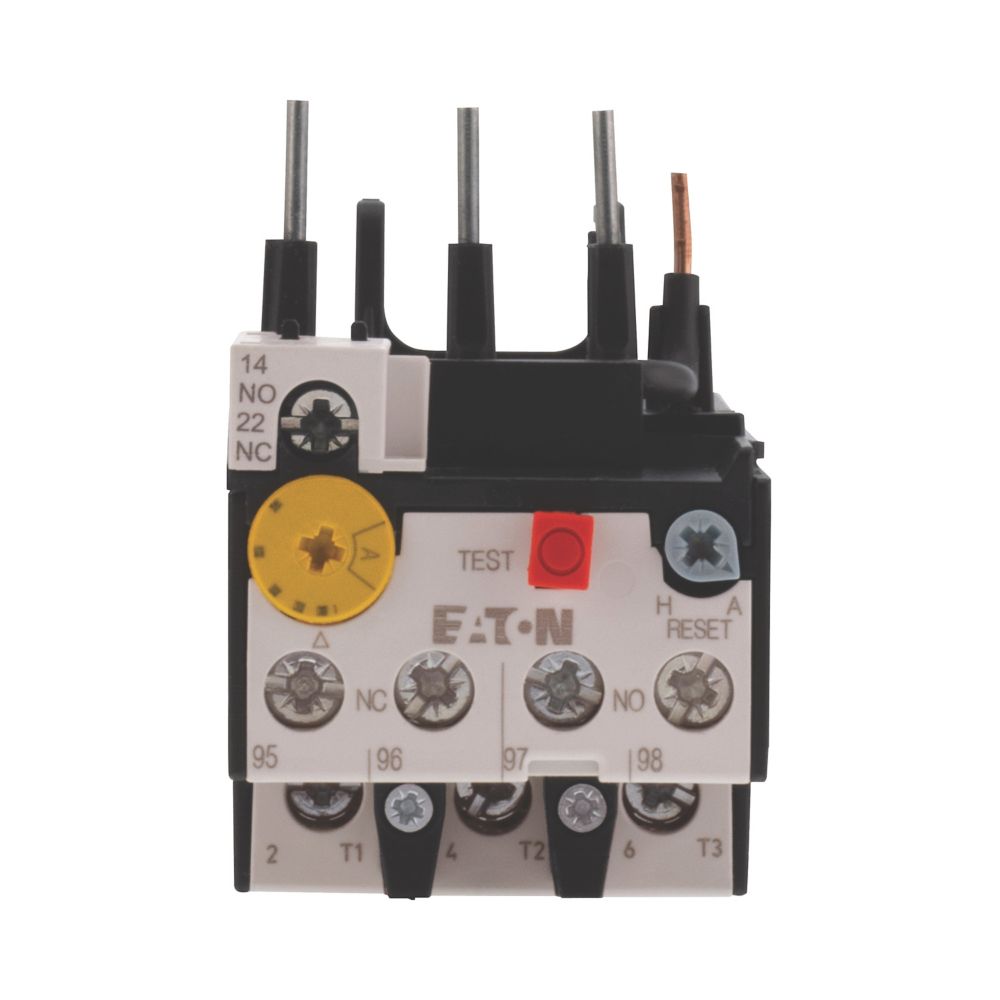

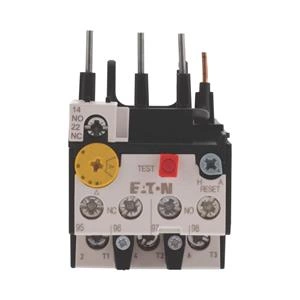

RELE TERMICO ZB32-24 - 278453
Ref: 278453 Cód: 53.00.1337 Marca: EATON
Relé de sobrecarga, ZB32, Ir= 16 - 24 A, 1 N/S, 1 N/C, montagem Direta, IP20.
Relé de sobrecarga, a gama de Produtos: relé de Sobrecarga ZB até 150 A, Acessórios: relés de Sobrecarga, o tamanho do Quadro: ZB32, a Fase de falha de sensibilidade: IEC/EN 60947, VDE 0660 Parte 102, Descrição: Teste/desliga botão Reset botão de acionamento manual/automático, sem Desarme de lançamento, tipo de Montagem: montagem Direta, contatos Auxiliares N/S = Normalmente aberto: 1 N/S, contatos Auxiliares N/C = Normalmente fechado: 1 de N/C, Para utilização com: DILM17, DILM25,, DILM32,, DILM38,, DILMF8,, DILMF11,, DILMF14,, DILMF17,, DILMF25,, DILMF32,, DIULM17, DIULM25,, DIULM32,, SDAINLM30,, SDAINLM45,, SDAINLM55, DS7-34...SX024..., as Normas: IEC/EN 60947, VDE 0660 UL, CSA, Grau de Protecção: IP20.
A gama de produtos
Relé de sobrecarga ZB até 150 A
A gama de produtos
Acessórios
Acessórios
Relés de sobrecarga
Tamanho de quadro
ZB32
Fase de falha de sensibilidade
IEC/EN 60947, VDE 0660 Parte 102
Descrição
Teste o botão de liga/desliga
Reset botão de acionamento manual/auto
Viagem livre de lançamento
Reset botão de acionamento manual/auto
Viagem livre de lançamento
Tipo de montagem
Montagem direta
[Eur]16 - 24 A
Contato sequência
Contatos auxiliares
N/S = Normalmente aberto
1 N/S
N/C = Normalmente fechado
1 N/C
Para uso com
DILM17, DILM25,
DILM32,
DILM38,
DILMF8,
DILMF11,
DILMF14,
DILMF17,
DILMF25,
DILMF32,
DIULM17, DIULM25,
DIULM32,
SDAINLM30,
SDAINLM45,
SDAINLM55
DS7-34...SX024...
DILM32,
DILM38,
DILMF8,
DILMF11,
DILMF14,
DILMF17,
DILMF25,
DILMF32,
DIULM17, DIULM25,
DIULM32,
SDAINLM30,
SDAINLM45,
SDAINLM55
DS7-34...SX024...
Proteção contra curto-circuito
Digite "1" coordenação
[gG/gL]
[gG/gL]125 A
Digite "2" coordenação
[gG/gL]
[gG/gL]50 Um
Notas
Sobrecarga de lançamento: rasteira classe 10
proteção de curto-circuito do dispositivo: Observar o valor máximo admissível de fusíveis do contator direta com dispositivo de montagem.
Adequado para protecção de Ex-motores.
II(2)G [Ex d], [Ex] [Ex px], II(2)D [Ex p] [t Ex]
PTB 10 ATEX 3010
Observar o manual de MN03407005Z-DE/PT.
Geral
Normas
IEC/EN 60947, VDE 0660 UL, CSA
Climáticas revisão de texto
Calor úmido, constante, IEC 60068-2-78
Calor úmido, cíclico, IEC 60068-2-30
Calor úmido, cíclico, IEC 60068-2-30
Temperatura ambiente
Faixa de operação a norma IEC/EN 60947
PTB: -5 °C A +55 °C
PTB: -5 °C A +55 °C
Temperatura ambienteAberto
-25 - +55 °C
Temperatura ambienteEntre
- 25 - 40 °C
Compensação de temperatura
Contínuo
Peso
0,145 kg
Mecânica, resistência ao choque
Dez
Sinusoidal
Choque duração de 10 ms g
Sinusoidal
Choque duração de 10 ms g
Grau de Proteção
IP20
Proteção contra contato direto quando acionada a partir da frente (PT 50274)
Dedo e volta da mão-prova
Altitude
Max. 2000 m
Principal a realização de caminhos
Nominal de impulso atmosférico tensão [Uimp]
6000 V AC
Categoria de sobretensão/grau de poluição
III/3
Tensão nominal de isolamento [Ueu]
690 V
Tensão operacional nominal [Ue]
690 V AC
Isolamento de segurança EN 61140Entre contatos auxiliares e principais contatos
440 V CA
Isolamento de segurança EN 61140Entre os principais circuitos
440 V CA
Temperatur a compensação de erro residual > 40 ºC
≦ De 0,25 %/K
Atual de perda de calor (3 condutores)Valor inferior da faixa de ajuste
2.7 W
Atual de perda de calor (3 condutores)Configuração máxima
6 W
