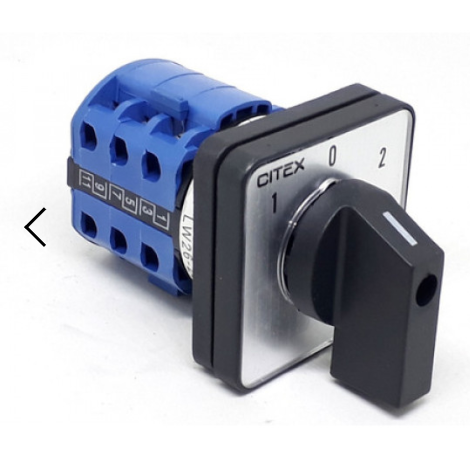

CHAVE ROTATIVA LW26-206N/3
Ref: LW26-20 6N/3 Cód: 53.01.2022
Por: R$148,00 unid
2x de R$ 74,00 sem juros no cartão
Ou R$ 140,60 no boleto à vista ( - 5% )
Calcule o frete
As chaves rotativas de acionamento manual Lw26 tem diversas finalidades, como: comandos elétricos, partida de motores, circuitos de medição, máquinas em geral, entre outros. A construção dessas chaves são em sistema modular, podendo ser montadas em maior ou menor quantidade em um mesmo eixo conforme o esquema elétrico.
Função: Reversora para motores elétricos. Posições: 1-0-2. Corrente: 20A
Para motor monofásico 110V:
9-> Fase
6-8-> Neutro
10->2-4 da chave (jumper)
1-> Fio 5 do motor
3-> Fio 8 do motor
2-4-> Fios 1 e 3 do motor.
6-8-> Fios 2 e 4 do motor.
Em 220V:
Fase -> Fio 4 do motor (direto)
Fase -> Pino 9 da chave
Fio 1 do motor -> Pino 10 e 8 da chave
Fio 2 e 3 do motor -> Pino 2 da chave
Fio 5 do motor pino 1 da chave
Fio 6 do motor pino 3 da chave
