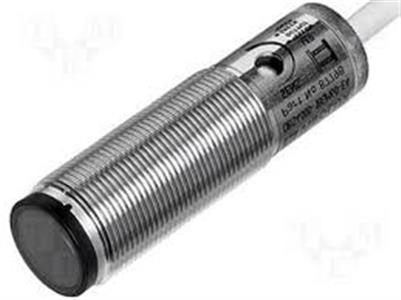

PEPPERL FUCHS SENSOR FOTOELETRICO OBE10M-18GM60-SE5-V1
Ref: SENSOR FOTOELETRICO OBE10M-18G Cód: 53.00.1885 Marca: Pepperl-Fuchs
- LED de indicação de duas cores.
- Claro / escuro LIGADO, programável.
- Ajustador de sensibilidade para adaptação ideal à aplicação.
- Grau de proteção IP67.
- Carcaça metálica robusta em formato cilíndrico M18 x 1.
|

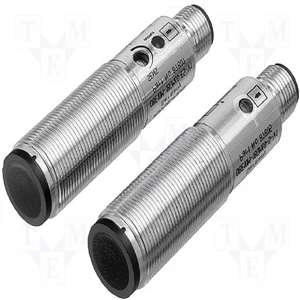

Componentes do sistema |
||
|
Emissor |
OBE10M-18GM60-S-V1 |
|
|
Receptor |
OBE10M-18GM60-E5-V1 |
|
|
Especificações Gerais |
||
|
Alcance de detecção eficaz |
0 ... 10 m |
|
|
Alcance do ajuste |
0 ... 10.000 mm |
|
|
Alvo de referência |
receptor |
|
|
Fonte de luz |
IRED |
|
|
Tipo de luz |
Luz IV de 880 nm |
|
|
Diâmetro do ponto de luz |
Aproximadamente. 600 mm na faixa de detecção de 10 m |
|
|
Limite de luz ambiente |
10000 Lux |
|
|
Indicadores / meios operacionais |
||
|
Indicador de operação |
LED verde (emissor) |
|
|
Indicador de função |
LED de duas cores, amarelo / verde |
|
|
Elementos de controle |
ajuste de sensibilidade |
|
|
Especificações Eletricas |
||
|
Tensão operacional |
10 ... 30 V DC, classe 2 |
|
|
Ondulação |
10% |
|
|
Corrente de alimentação sem carga |
≤ 25 mA (dispositivo) |
|
|
Atraso de tempo antes da disponibilidade |
≤ 25 ms |
|
|
Resultado |
||
|
Tipo de troca |
claro / escuro ligado eletricamente comutável |
|
|
Saída de sinal |
1 saída PNP, protegida contra curto-circuito, protegida contra polaridade reversa, coletor aberto |
|
|
Tensão de comutação |
máx. 30 V DC |
|
|
Corrente de comutação |
máx. 100 mA |
|
|
Queda de voltagem |
≤ 2,5 V |
|
|
Freqüência de comutação |
500 Hz |
|
|
Tempo de resposta |
1 ms |
|
|
Conformidade |
||
|
Padrão de produto |
EN 60947-5-2 |
|
|
Conformidade padrão |
||
|
Padrões 2 |
UL 508 |
|
|
Aprovações e certificados |
||
|
Aprovação UL |
Listado cULus, gabinete Tipo 1 |
|
|
Aprovação CCC |
Aprovação / marcação CCC não exigida para produtos classificados ≤36 V |
|
|
Aprovações |
CE, cULus Listed 57M3 (somente em associação com fonte de alimentação UL Classe 2; gabinete Tipo 1) |
|
|
Condições ambientais |
||
|
Temperatura ambiente |
-25 ... 55 ° C (-13 ... 131 ° F) |
|
|
Temperatura de armazenamento |
-40 ... 70 ° C (-40 ... 158 ° F) |
|
|
Especificações mecânicas |
||
|
Grau de proteção |
IP67 |
|
|
Conexão |
4 pinos, conector M12 x 1 |
|
|
Material |
||
|
Habitação |
latão, niquelado |
|
|
Rosto ótico |
PC |
|
|
Massa |
45 g por dispositivo |
|
